关注过楼主的朋友应该还记得,去年楼主用了一代神版英特尔DQ77KB搭建N合1服务器,千元DIY策略一发布反响很好,一年多后还有很多朋友给楼主留言。不过如今的DQ77KB它确实很旧。经过两年多的使用,房东的配置也遇到了功耗、热量和盘位的瓶颈,所以房东决定更换一套成品方案。
让我们来看看楼主最新的N合1服务器方案。NAS、软路由,高清盒,Web服务器不能少!
一、前言看过上一篇N合1服务器搭建的朋友一定知道,楼主的需求还是挺多的:
1、HTPC(作为影音室的播放器);
2、NAS(挂PT、远程下载,视频文件服务器);
3、LEDE软路由(全屋网络核心出口,实现插件功能等);
4、Ubnt wifi覆盖的AC控制器
5、WEB服务器(自建博客)。
17年5月,为满足上述需求,楼主组装了1台U小服务器,NAS功能的使用给楼主带来了极大的便利。
17年5月,为满足上述需求,楼主组装了1台U小服务器,NAS功能的使用给楼主带来了极大的便利。黑群辉用久了,越来越冲动洗白。一开始楼主还是锁定在群晖的相关产品上,主要是在四盘产品的选择上。然而,群辉一直有一个问题让房东纠结——不支持HDMI输出,不能当HTPC使用。这时,一位数字大神建议楼主不妨考虑下威联通的产品,支持4K解码HDMI输出可输出HTPC同时使用和支持pci扩展,方便未来万兆网络的扩展。经过一番选择,楼主愉快地决定用它!经过半年的使用,楼主对威联通还是很满意的。我们来看看楼主是怎么用的。TS-453B构建N合1服务器,把NAS、软路由,高清盒,Web博客中有这么多功能,只有17个体积 x 17 x 23cm的小盒子内二、准备工作1.你需要全方位的家庭服务器吗?
随着网络时代的发展,家用网络设备越来越多,乱七八糟的设备不仅占用空间,而且管理起来也很不方便。随着网络时代的发展,家庭网络设备越来越多,乱七八糟的设备不仅占用空间,而且管理起来也很不方便。因此,N合1服务器要方便得多。由于家庭网络和智能家居的应用,24小时启动服务器势在必行。之前楼主的wifiN合1服务器将长期存在于覆盖、家庭影院和智能家居系列文章中。他不仅是一个私人网络磁盘,软路由,AC家庭文件共享(电影、照片、生活记录)的核心是控制器和高清盒子NAS存储器,所以这样看,这样一个全能的产品,还是很值得买的。2、NAS的选购
目前国内家庭NAS产品主要由群辉、威联通、铁威马主导,包括各种个人DIY的NAS也使用黑群辉或黑威联通系统(因为这两个系统生态良好,功能齐全)。上面的楼主已经提到,目前群辉的家用产品不支持HDMI因此,直接输出只能简单地用作NAS为了使用,N合1服务器还是有短板的。
威联通在这一点上做得更好,体现了差异化竞争的优势。目前,威联通的许多型号都支持4K HDMI直接输出,可直接作为高清。楼主用投影仪连接影音室。
目前,威联通专注于预算有限的朋友TS-453Bmini性价比很好,4盘位NAS支持4K解码HDMI输出
当然楼主需求比较高,还是买了8个高配版G版本的TS-453B▼四月,这台机器做活动,楼里买了低价,双十一也可以关注好价哦3.软件准备硬件准备完成后,我们来谈谈软件准备。首先,由于我们需更多的需求,不同的需求需要不同的软件准备。
1、HTPC/高清盒子威联通应用中心自带HDstation混合桌面应用是连接HDMI输出的基础APP,可在应用中心下载安装然而,为了实现功能完整的高清盒功能,房东仍然更习惯使用著名的盒子Kodi来实现,不幸的是,威联通应用中心没有提供安装包。搜索可以下载威联通最新版本KODI,18.4.0.0版本。搜索可以下载威联通最新版本KODI,18.4.0.0版本。2、NAS(挂PT、远程下载,视频文件服务器)使用威联通自带的系统APP可以实现,NAS不需要额外安装基本功能。至于网络下载,威联通也自带Download Station当然也可以自己安装Transmission等APP3、LEDE软路由
考虑到软路由的使用,这是N合1项目的核心之一。威联通有自己的虚拟机服务,所以我们只需要安装相应的虚拟机APP,并在虚拟机中安装软路由系统。安装过程比较复杂,下面楼主会详细讲解。在安装过程中,我们需要提前准备以下文件:
(1)win pe的ios镜像文件(推荐使用微镜像文件)PE的)
(2)Ult让ISO软碟通(用于编辑PE的ios文件)
(3)LEDE固件(下载img写盘专用版)
(4)physdiskwrite(img写盘工具)(5)一点耐心4、Ubnt wifi覆盖AC控制器LEDE内部的酷软集成ubnt的AC控制器使用方便5、WEB服务器(自建博客)使用威联通自带的web可以建立服务web服务器,也可在应用中心下载安装Wordpress建立个人博客简单方便。当然,要进行外网访问,还需要做一些相应的端口转发!当然,要进行外网访问,还需要做一些相应的端口转发!三、N合1服务器部署教程
1、NAS部署

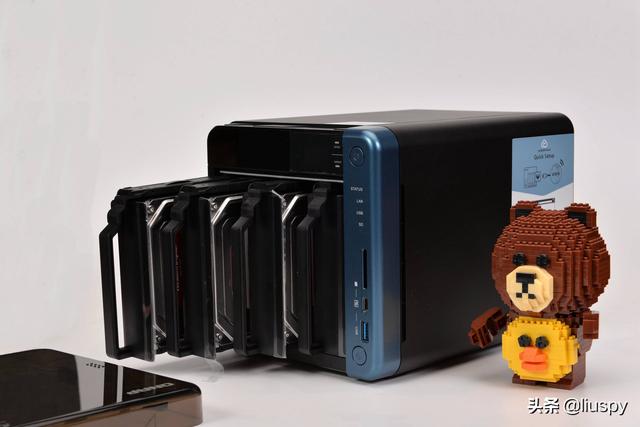

首先,让我们从威联通开始TS-453B后面的第一步是最基本的NAS功能建设是关键,平台建成后才能进行下一步操作。购买完NAS主机完成后,首先要准备硬盘,楼主准备使用四个盘位,考虑到准备构建raid5.4块硬盘的最佳容量相同,所以购买了4块2块T的红盘。一般推荐使用NAS特殊硬盘,如西部数据的红盘。▼在硬盘快装架上安装4块西部数据的红盘▼直接插入硬盘笼即可接下来就是打开电源和网线!计算机安装官方应用Qfinder,通过访问相同的局域网,可以NAS并开始第一次设置▼等待系统安装到硬盘后,按照提示进入下一步web的登录界面▼初次使用NAS我们首先需要的是建立一个存储单元,首先找到控制台-存储和快照总监,创建新储存池。一路按照提示下一步并不难。▼因为楼主的四盘已经安装好了,所以选择了raid5作为raid类型,raid5是速度和安全性的折中选择。▼一路完成储存池的创建,完成一个raid5组成的6T储存池的构造▼下一步是创建我们实际使用的磁盘区,依然可以按照提示一路走下一步▼楼主首先从储存池中分离出来T的空间▼下一步完成了创建。假如你用的是win威联通默认开启系统SMB服务,这样,我们就可以在网络邻居中找到我们NAS到目前为止,网盘很简单NAS构建完成了应用2.软路由部署
楼主用过爱和软路LEDE通过对比楼主,最终选择了系统LEDE作为软路由系统,我相信这也是绝大多数人的选择。主要是因为LEDE应用中心功能齐全,服务难以形容。主要是因为LEDE应用中心功能齐全,服务难以形容。让我们来看看如何在威联通上部署软路由。
首先,我们需要了解软路由部署的前提:(1)双网卡(如果是单网卡,则需要单线重用和划分Vlan太麻烦了);(2)支持虚拟机;(3)有多余的内存分配,至少2G。OK如果满足上述条件,就可以开始了。TS-453B或是TS-453Bmini可支持。

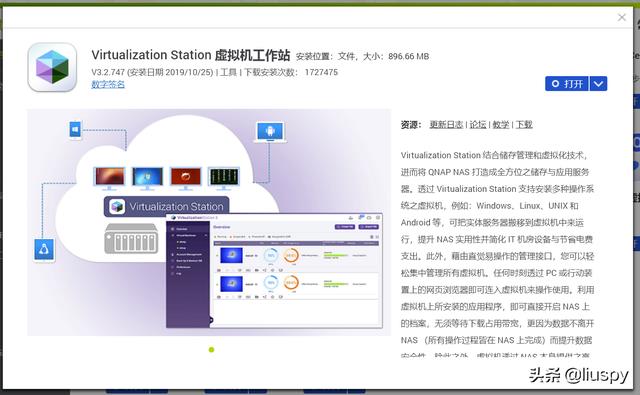

虽然软路由的部署并不复杂,但是有几个坑需要大家多加注意。楼主会在下面介绍▼首先,我们需要部署虚拟机环境。在应用商店中找到以下内容APP安装好。VirtualizationStation相当于威联通的虚拟机软件win10中的hyper-v。▼我们需要部署软路由hyper-v在部署软路由时,需要设置网络。所以我们先设置虚拟交换机。控制台-网络与虚拟交换机。(默认情况下,我们只接入一个网口,所以只有一个虚拟交换机)▼我们需要建立一个新的虚拟交换机,选择高级模式▼以前我们的网络1(adapter1)虚拟交换机已经默认连接,所以这次我们选择了网口2。勾选网口2后直接下一步▼设置固定IP地址。由于LEDE默认安装后ip是192.168.1.因此,为了避免麻烦,我们按这个部分ip设置段。但需要注意的是,如果你目前的内网是192.168.1.1段要注意避免IP冲突▼然后一路走下一步。▼DNS可以先不设置,直接跳过。▼到目前为止,我们可以看到两个虚拟交换机构已经建成,分别连接到我们的网口1和网口2。网口1和网口2将是软路由WAN口和LAN口下面,我们正式安装虚拟机LEDE的软路由
回顾必要的软件准备:(1)win pe的ios镜像文件(推荐使用微镜像文件)PE的);(2)Ult让ISO软碟通(用于编辑PE的ios(3)LEDE固件(下载img专用版写盘);(4)physdiskwrite(img(5)一点耐心
LEDE官方固件都是img格式的,不支持直接读取威联通的虚拟机。所以我们需要在那里PE在环境下,直接把LEDE将固件写入虚拟机的虚拟硬盘中。所以我们需要在那里PE在环境下,直接把LEDE将固件写入虚拟机的虚拟硬盘中。▼首先,我们来访KoolShare论坛,找到固件下载中心,下载LEDE X64最新镜像文件。这里需要注意的是,我们应该选择虚拟机的特殊版本▼选择Uefi启动格式及img后缀版,所以我们LEDE准备好固件接下来我们要做PE引导光盘启动ISO镜像,同时要在ISO镜像中加入LEDE固件和physdiskwrite(img写盘工具)▼PE推荐使用微启动盘PE百度搜索采用微制作PE找官网免费下载,这样,我们就能得到一个ISO格式的PE启动镜像了▼接下来利用UltISO打开刚才获得的软盘通(官网下载免费版)PE ISO文件,把LEDE固件和physdiskwrite拖入镜像根目录,重新封包。可见我已经把了LEDE.img和physdiskwrite都放到ISO文件中了▼最后,上传并重新包装。ISO文件到威联通,到目前为止准备工作已经▼已安装启动VirtualizationStation三、新建虚拟机▼建立简单的虚拟机,但需要详细设置,点击下图中的设置按钮▼修改CPU类型,点击套用▼增加网络,绑定WAN口的虚拟交换机{ x}
