前(fei)言(hua):
玩电脑的人很多DIY有一定时间的朋友都知道,在CPU只要界面不改变,只要界面不改变CPU如果制造商愿意,主板可以升级BIOS支持最新型号CPU,延伸主板的实用价值。但近十年来DIY牙膏厂占据了市场,Intel常玩换代就改CPU接口的POORGUY操作,导致每一代CPU产品更新后,旧主板卷入历史车轮,没有使用价值。
诚然,这样做将显著推动新一代主板芯片的销售,但如此频繁的接口变化,真的令人厌恶,近年来只是不改变接口,直接不支持,但也有很多大师通过改变BIOS实现老板对新CPU的支持(Intel 100/200系列主板破解8系列CPU),这是后话...
学生时代的啊鲁是A饭!

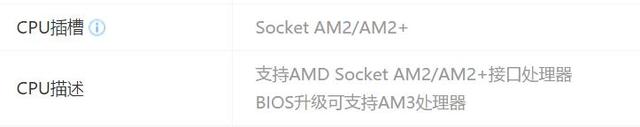

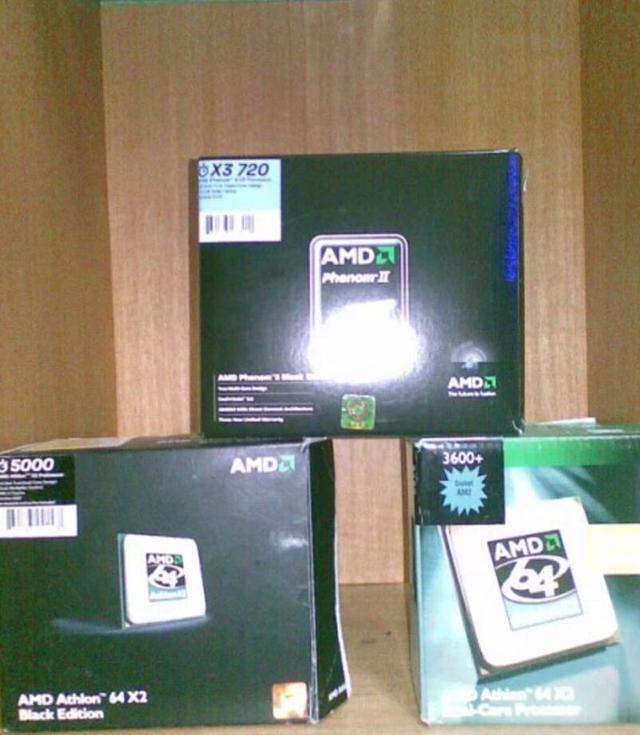

在老板的支持下CPU这一方面,AMD但要善良得多,每一代主板的生命周期都很长。以啊鲁最早的一块AMD 以770芯片组主板为例,采用770芯片组主板AM2接口,通过BIOS从速龙黑盒升级5万 处理器已升级为易龙二代处理器,一个主板与三代处理器兼容也很好(速龙、易龙、易龙Ⅱ),对于学生时代资金短缺的我来说,升级BIOS可以使用最新的处理器,真的节省了很多成本。
很庆幸,AMD翻身后不要忘记这种善良的做法。时至2018,AMD瑞龙二代处理器诞生了。当时,与瑞龙一代同期推出的300系列芯片组几乎可以升级BIOS为了支持瑞龙第二代(取决于主板品牌是否有这种实力),但美中不足是使用高端处理器(X后缀),性能损失非常小(不支持)XFR2加速)。当然,400系列芯片组的新特性Store MI不支持,是否值得用户权衡。当然,400系列芯片组的新特性Store MI不支持,是否值得用户权衡。

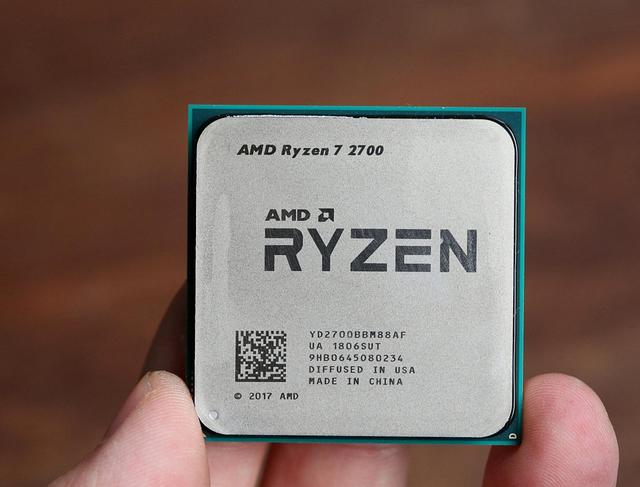

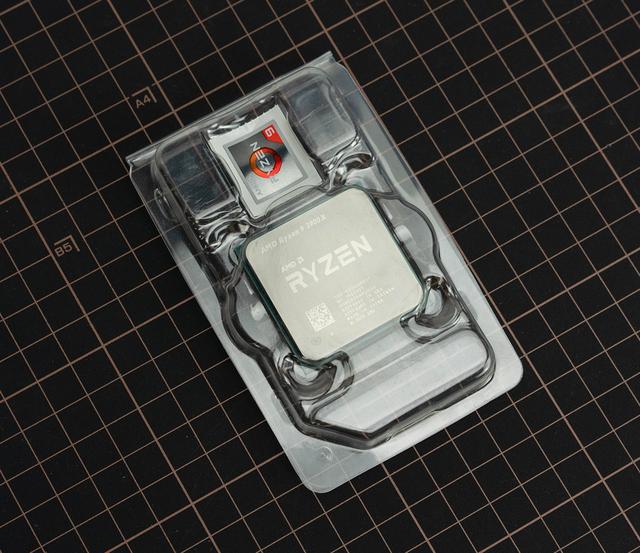

到2019年最新发布的锐龙三代处理器,惊喜发现仍在使用AM接口,让老板再次燃起升级的希望。近日,啊鲁看到主板厂商在官网上发布了400/300系列主板BIOS升级教程,本着为大(pian)家(dian)分(jin)享(bi)原则,专门开始写升级方法和经验。
产品介绍:
啊鲁用的是微星B450 TOMAHAWK支持战斧导弹主板BIOS FLASHBACK 不安装技术CPU同样的情况也可以更新BIOS,毕竟,啊鲁一开始并不太关注这项技术。B原生450支持锐龙二代,通过这次经历发现BIOS FLASHBACK 有点料。
ATX板型设计
六相供电,应对Ryzen7 3700X还能一战!
ATX板型设计
六相供电,应对Ryzen7 路由知识 3700X还能打一战!但是这个MOS强迫症表明管金属散热块的色差有点不舒服。
显卡插槽带金属装甲加固
后置I/O接口相当丰富,2*USB 2.0、2*Type-A的USB 3.1 Gen1、1个Type-A USB 3.1 Gen2和1个Type-C USB 3.1 Gen2接口,比较齐全。USB2.0接口旁边的按钮用于BIOS FLASHBACK 路由知识 。USB2.0接口旁边的按钮用于BIOS FLASHBACK 。
再说一波AMD比Inetl良心,主流芯片组支持高频内存,我的B450用于宇瞻黑豹RGB DDR4 3200MHz 8G*2内存。
注意事项:
1.MSI 300/400系列主板新板BIOS不再支持SATA RAID有此需求的用户不要更新模式BIOS。
2.新BIOS放弃对28nm工艺的Bristol Ridge APU如果使用速龙处理器,/支持Beta BIOS DO NOT Suppot Processors请勿更新列表中的处理器BIOS。
如何确定主板需要更新BIOS?
路由知识使用CPU-Z软件,查看BIOS6月以后,日期基本支持新一代处理器。最安全的方法是打开官网查看主板BIOS如果您的400系列主板是在今年5月之前购买的,基本上需要更新BIOS支持锐龙三代。更新BIOS准备工作:检查您的主板制造商是否在官方网站上提供您使用的主板支持锐龙3代处理器BIOS,如果没有,恭喜你,不用往下看,好笑。打开产品官网
找到产品型号
选择BIOS选项,查看BIOS版本更新说明,在老板使用新的CPU一般建议选择最新版本BIOS,因为新版的BIOS前一个版本正在不断修复和改进bug。
FAT如果是格式U盘,NTFS格式化时可选择FAT32格式化转换。
将下载好的BIOS将文件压缩包解压,文件放在U盘根目录中。
将BIOS文件重命名为文件重命名MSI ROM点击是。
假如你的主板不支持BIOS FLASHBACK 那么你需要准备一代或二代锐龙CPU、以及用于刷新内存和显卡的内存BIOS。支持BIOS FLASHBACK 更新技术主板BIOS方法:
将主板的24Pin供电和CPU 8Pin电源连接,电源通电,无需接入内存和CPU,裸板就够了,这也是BIOS FLASHBACK 技术亮点!
注意主板后面的小按钮位置,即BIOS FLASHBACK 按键

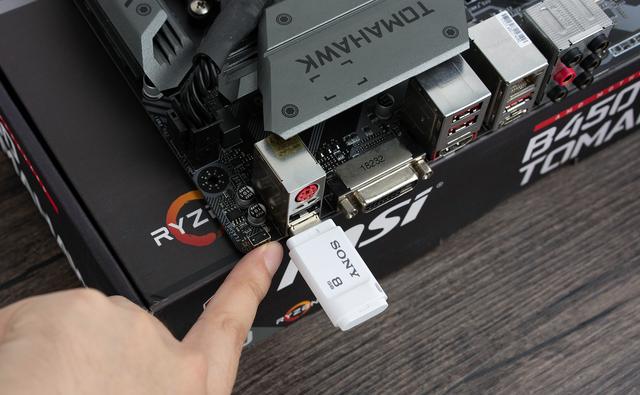

,而U盘子应该插哪个主板USB接口,这个你们要看主板说明书
了。对鲁看教程的理解一般是BIOS FLASHBACK 按钮旁边的那个USB2.阿鲁猜测0界面有两个原因,USB2.0具有优异的兼容性,从布线的角度来看,刷新按钮旁边的距离USB接口接线距离最短,通信距离最短,杂信干扰导致翻车的可能性最小化。一切准备就绪后,
按下BIOS FLASHBACK 按键,然后过5秒后...开玩笑,哈哈
主板会通电,这时你可以看到主板亮了,BIOS FLASHBACK 按钮旁边的小红灯也会闪烁,表示BIOS正在更新您只需等待,无需任何操作,请勿关机或重启。更新时间为5分钟,指示灯熄灭时刷新。更新时间为5分钟,指示灯熄灭时刷新。
断开电源,安装新的CPU还有其它硬件,亮机就可以了。
通过CPU-Z查看,B450 TOMAHAWK锐龙三代处理器已成功点亮。M-FLASH刷新BIOS方法:
并非所有主板都支持它,因为并非所有主板都支持它BIOS FLASHBACK 如何更新这些主板的技术?BIOS呢?M-FLASH是个好办法。
与以前不同的是,通过M-FLASH更新BIOS直接保持原文件名,无需更名。
U盘插入USB2.0接口。
当主机点亮图片时,按下键盘DEL键,进入主板BIOS界面。
选择右上角的简体汉语,好的英语可以忽略
找到M-FLASH选项后,提示重启进入FLASH模式,点击确认,机器会自动重启,不要惊慌。重启后自动进入M-FLASH界面,圈起来划重点,
要确认三点:选择装载BIOS的U盘
、BIOS文件名信息是否正确
、当前BIOS是否选择模块名BIOS模块名一致。三者确认后,按下回车,选择是。
如果你不小心看到这个BIOS更新中的图片,等待,无需任何操作,请勿重启或关闭。刷新时间约为5分钟。这时,我们可以出去做头发...
成功更新后,将自动重启并进入系统桌面。此时,主机可以正常使用。假如你是电脑DIY再次进入玩家的话BIOS你会发现它变了。
这是由于BIOS芯片容量限制,早期主板BIOS芯片容量只有16MB,由于支持处理器越来越多,功能特性越来越复杂,BIOS芯片容量跟不上节奏,面对AMD最新的微代码Agesa ComboAM4 1.0.0.3a也只能勉强容纳,所以要做出一些牺牲。因此厂家对BIOS做一些功能减法,取消Click BIOS 5图形界面设计被文本界面取代,分辨率较低Click BIOS GSE Lite,一些附加功能同时被取消,但保留AMP、Smart Fan、M-Flash等。但是啊鲁认为对日常使用基本没有影响。
据传MSI400系列芯片主板已准备推出新版本,BIOS芯片容量改为32MB,默认支持瑞龙三代出厂,图形化BIOS和SATA RAID等功能也会恢复,还会有船的新外观。总结:
刷新BIOS虽然有一定的风险,但我相信我不会大胆小心地遵循教程。我希望你能享受上瑞龙三代CPU的魅力。折腾容易,教程不容易,看完记得打赏、点赞、收藏啊!
