在文件中载入不正确该怎么办 (在文件中载入不正确怎么办啊)

依然简单自我介绍,张工NPI技术工程师,假如不知道我实际是做什么的,热烈欢迎看我的第一篇文章内容(首页点开就可以)。

以不变应万变,做为NPI技术工程师,DFM可制造性剖析涉及到的范畴比较广,在这里自然包含 Gerber 文件,DFM 可制造性剖析务必会涉及到实现的便是Gerber 文件存不存在不正确,那样才能保障所做出的木板没什么问题。

今日通常是共享有关Gerber 文件Gerber 文件普遍的一些问题及其怎样解决这个问题。

一、什么叫Gerber 文件?

Gerber 文件电路原理流程的导出,包括线路板制造商应用的各种关键点,Gerber 文件用于 PCB 制造和安装全过程

Gerber 文件包含PCB 层物理属性PCB 涂层等,依据这种信息用于 PCB 板制造,比如:刻蚀、PCB板尺寸规格、焊盘等。

阐述了 Gerber 文件后,CAM也为每个制造单位形成导出文件,几个导出文件,包含钻孔程序流程(子钻孔和主钻孔)、显像图、防焊导出、路由器文件等。

二、如何验证 Gerber 文件?

1、手动式方法

应用 Gerber 查看器载入文件以 1:1比例打印出文件应用放缩版本 PCB 线路板,将零件立即放到复印机上,可以认证。尤其查验 QFP 封装形式,因为一旦出差错,便会有大产生的影响。查验布线和焊盘间的间隔够不够。

2、自动化技术方式

这儿就强烈了,就是把 Gerber 文件载入到DFM 工具软件中,这儿国产 DFM手机软件也有许多,例如华秋、百芯 EMA 等。

DFM 可制造性分析系统查验布线空隙布线总宽丝印油墨焊盘这些主要参数。

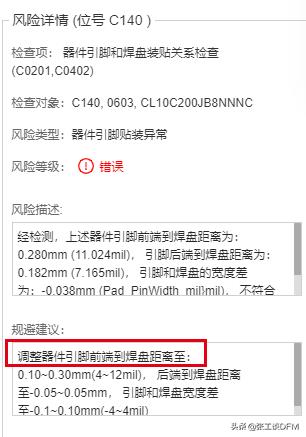

DFM 可制造分析图表(照片来自百芯 EMA )

DFM 可制造分析图表(照片来自百芯 EMA )

三、比较常见的Gerber 文件难题如何更好地解决这个问题?

Gerber 文件里最常见的现象包含设计方案不一致空隙不够文件文件格式落伍或是不一致文件不全等。

1、PCB 设计和制造厂家的水平不一致

对于大多数技术工程师而言,都希望自身定制的线路板高效率、有利于制造、自主创新强。可是在设计时一定要留意一定要与预估制造厂家的制造水平与技术相符合,否则的话,制造商可能联络技术工程师变更设计方案,这就会造成是时间精力也被白白浪费。

2、布线与焊盘中间间隙不够

技术工程师在规划环节中,一定要在布线中间布线与焊盘中间钻孔与铜区中间应当有充足的空隙。

假如没有一定的空隙可能会致使 PCB 板内部结构铜层短路故障,当钻孔与邻近内铜层间的最小间隙低于规定值,会出现类似情况。

布线与焊盘中间间隙图

3、文件落伍或是不一致

现阶段所使用的最常见文件格式该是RS-274X Gerber 文件格式,假如用制图软件导出来的文件会因版本号不相同无法打开最好提前和制造商沟通交流,明确她们能接受的 Gerber 文件文件格式。

Gerber 文件格式(照片来自百芯 EMA )

4、钻孔文件文件格式有误

并没有恰当格式钻孔文件,制造商难以导进 Gerber 文件。钻孔文件用以鉴别务必钻孔的尺寸大小部位,钻孔文件包括能够直接翻译到 CNC 数控车床的信息。

很多 CAD 程序包都是有形成钻孔文件这个选项,这种文件文章的标题都是有指出文件格式,这类文件格式称之为数控机床 (NC) 钻孔文件,一般具备“.xln”“.drl”或“.ile”后缀名。

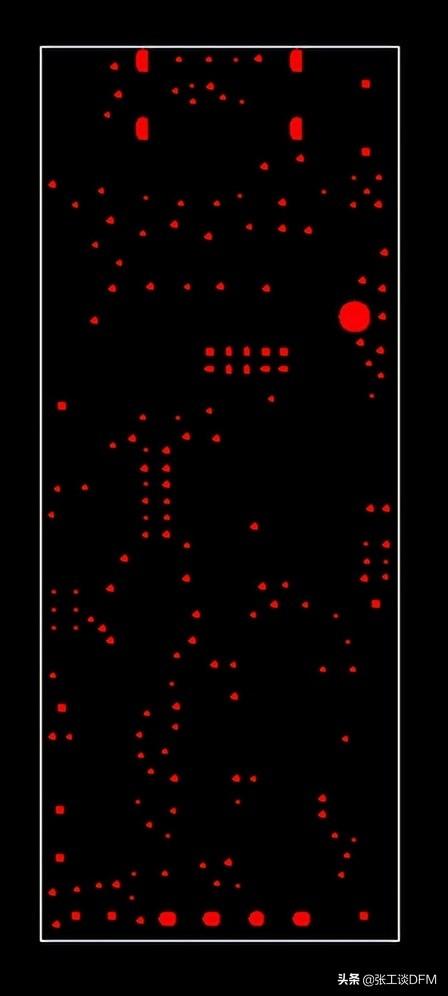

下边举一个最典型的钻孔图实例,有钻孔也是有锣槽:

钻孔图实例

5、并没有向制造商给予工程图纸

强烈要求向制造商给予制造工程图纸,由于制造工程图纸很有可能包括 Gerber 文件中不存在的详尽信息,比如:线路板整体的规格、独特创口和铺线等信息。

此外,Gerber 文件也包含相关线路板制造的信息,比如文件名、原材料薄厚、材料规格、原材料光滑度等。下面的图为例表明:

制造工程图纸示例图(照片图片来自网络)

6、缺乏 PCB 板轮廊

Gerber 文件应具备确立界定的线路板轮廊线路板轮廊依据客户的要求界定 PCB 尺寸,带来了从控制面板走线单独板所需要的板的边缘准确边界的信息。

要是没有给予线路板轮廊,制造商极有可能会中止制造。

一些 CAD 程序包默认设置不形成轮廊,必须标示形成轮廊。它能是 Gerber 文件或通用性钻孔文件的一部分。

Gerber 文件中界定的线路板轮廊(左侧并没有包括,右侧包括)

7、乱七八糟的文件标识/名字

Gerber 文件标识应当自始至终用合理且便于接受的顺序排列取名,制造商能理解的明确取名协议书那样,将比较容易鉴别所需要的文件都不会产生歧义。

能通过给予简单 PCB 层叠和叙述铜层顺序去完成,这类累加还可以包含于制造工程图纸中,或做为 PDF 文件或 Excel 文件,或做为 Gerber 文件里的涂层。

层叠关键点以保证层顺序(图中并没有次序,下面的图有次序)

8、破损的 Gerber 文件

粗略地看一下 Gerber 数据信息中的一些不正确,要想获得深入分析,请选择 Gerber 文件查看器,以保证产生的文件与原有设计方案恰当配对

假如 CAD 手机中设置通过细心设定,而且准确地提及了文件形成,则能够避免数据错误。

破损的 Gerber 文件

9、空 Gerber 文件

技术工程师最后可能建立在其中没有信息的 Gerber 文件,这种被称作零字节数文件载入这种文件的制造商将识别不了文件有没有被不正确加上或文件里的信息有没有被出现意外删掉。 因而,查验每一个 Gerber 文件是否包含全部有关信息至关重要。

10、设计方案文件不一致

PCB 设计流程分好几个环节开展,在符合需要结论以前,将进行数次写作,这种可能会致使设计方案文件中的差别及其生产制造延迟时间。

因而,在递交电源设计以前,请重新思考即兴创作、制造图、零件图和其它设计方案部件,这能够确保全部设计方案文件的配对。

11、Gerber 查看器的 CAD 设定不正确

一些 CAD 手机软件可能将单独铜层拆分成好几个 Gerber 文件,这一点在包括添充区域内的层中十分普遍,由于系统会形成一个用以覆铜的文件,一个用以布线的文件,一个用以空隙的文件。

因而,最重要的是保证在提交之前,含有 Gerber 查看器的文件具备正确 CAD 软件使用,不正确设置也会导致单面文件的出现意外分拆。

12、复合型层未投射到单独层

有时候,复合型层图象要在依据设计标准形成单独层的过程当中建立的,在各种前提下,以一个 Gerber 文件投射到一个单面的形式组成图象以避免错误是十分重要的。

13、矢量化垫

矢量化焊盘出现在了阻焊层或料浆掩膜层表面贴装技术焊盘上。CAD 可能形成一组小空间向量,这种空间向量关联在一起形成一个焊盘,而非将焊盘生成为一个实体对象(将和 Gerber 文件密切相关)。

Gerber 与矢量化焊盘相关的难题

这种情况能解决,但是非常耗时间,一种有效的办法是把软件使用为形成“闪亮焊盘”而非“矢量素材焊盘”。

14、文件不全

制造商要了解与线路板有关的每一个规格型号,从镀埋孔尺寸、层信息、线路板尺寸等。假如忽略了一些信息,可能导致和所需规格型号不一致。

因而,保证 Gerber 文件坐落于正确部位而且便于浏览。

15、好几个直径目录

Gerber 文件应当有一个包括制造商规定的具体信息的直径目录。包含制造的每一个阶段所需要的专用工具,如果出现好几个直径目录,则有可能也会变得错乱、非常容易出差错,并且还会缓减制造全过程。

Gerber 文件不正确非常容易防止,应需注意保证处理以上问题。依靠 CAD 和 DFM 等繁杂专用工具,能够减少设计里的潜在性不正确。

以上就是Gerber 文件简单介绍一下,希望可以对大家有效,热烈欢迎大家多多指教。
